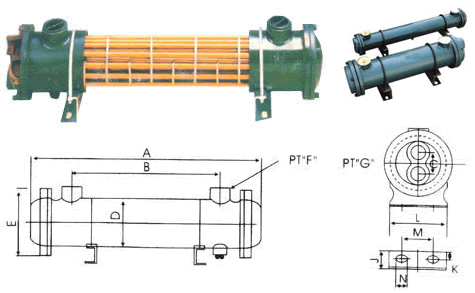

OR-60～1200冷卻器簡述：
OR系列60～1200型冷卻器流量60L/min～1200L/min，重量8.5kg～72kg，換熱面積0.26m2～4.4m2。采用多管式，傳熱面積廣，良好的傳熱管，不漏油，裝配簡易�？刮廴荆m用于較臟和高粘度油液的冷卻，也適用于水對水、水對氣的熱交換。
OR系列60～1200冷卻器特點
1、傳熱面積廣：本冷卻器的傳熱管采用多管式裸管的設計，其接觸面積廣，冷卻面積大，傳熱效率高，冷卻效果佳。
2、良好的傳熱管：采用導熱性良好的99.9%純銅（采用純紅銅管熱傳導率0.95以上），為最適合散熱的冷卻管。
3、不漏油：因冷卻器板管與本體采用一體化設計，可以避免水與油混合的困擾，同時在出廠前經過氣密測試確實緊密，故能達到防漏的目的。
4、裝配簡易：腳座可360度自由轉動，對于冷卻器本體隨意更換方向及角度裝配，通過腳座可直接焊接在母機或油槽的任何位置，既方便又簡單。

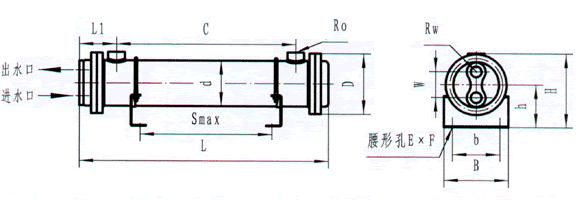

OR系列冷卻器型號、技術參數及尺寸：
型號
Model |
工作壓力（油）：≤1.0MPa |
介質粘度：（20～300）×106 m2/s （厘沲） |
| 工作壓力（水）：≤1.0MPa |
換熱系數：～200 W/m2.k （～170 kcal/m2.h.℃） |
參考
流量
L/min |
換熱
面積
m2 |
L |
C |
L1 |
S |
d |
D |
B |
b |
H |
h |
Ro |
Rw |
W |
E×F |
重量
Kg |
| OR-60 |
60 |
0.26 |
455 |
305 |
77 |
250 |
ф89 |
ф120 |
115 |
95 |
140 |
77 |
Rc3/4 |
Rc3/4 |
46 |
7×10 |
8.5 |
| OR-100 |
100 |
0.38 |
555 |
405 |
80 |
320 |
ф102 |
ф135 |
144 |
106 |
166 |
96 |
Rc3/4 |
Rc3/4 |
58 |
10×20 |
12.5 |
| OR-150 |
150 |
0.62 |
560 |
385 |
100 |
300 |
ф140 |
ф175 |
174 |
130 |
213 |
117 |
Rc1 1/4 |
Rc1 |
70 |
13×16 |
19 |
| OR-250 |
250 |
1.3 |
760 |
585 |
500 |
24 |
| OR-350 |
350 |
2 |
1165 |
990 |
900 |
32.5 |
| OR-600 |
600 |
2 |
1175 |
950 |
135 |
850 |
ф165 |
ф207 |
205 |
160 |
248 |
138 |
Rc2 |
Rc1 1/4 |
80 |
13×16 |
40 |
| OR-800 |
800 |
3 |
1700 |
1490 |
1400 |
54 |
| OR-1000 |
1000 |
3.7 |
2140 |
1890 |
1800 |
62 |
| OR-1200 |
1200 |
4.4 |
2530 |
2270 |
2180 |
72 |

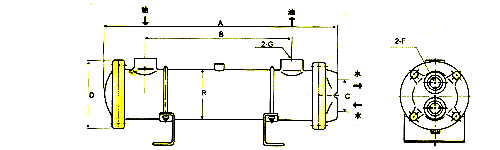

OR系列冷卻器安裝尺寸
| 型號 |
A |
B |
C |
R |
D |
G |
F |
流量 |
| OR-60 |
450 |
305 |
45 |
89 |
125 |
3/4 |
3/4 |
60 |
| OR-100 |
555 |
403 |
68 |
114 |
145 |
3/4 |
3/4 |
100 |
| OR-150 |
575 |
385 |
85 |
140 |
175 |
11/4 |
1 |
150 |
| OR-250 |
780 |
585 |
85 |
140 |
175 |
11/4 |
1 |
250 |
| OR-350 |
1180 |
990 |
85 |
140 |
175 |
11/4 |
1 |
350 |
| OR-600 |
1175 |
950 |
90 |
165 |
200 |
2 |
11/4 |
600 |
| OR-800 |
1700 |
1490 |
90 |
165 |
200 |
2 |
11/4 |
800 |
| OR-1000 |
2140 |
1890 |
90 |
165 |
200 |
2 |
11/4 |
1000 |
| OR-1200 |
2530 |
2270 |
90 |
165 |
200 |
2 |
11/4 |
1200 |
OR系列冷卻器使用注意事項
1、本冷卻器只適用于淡水，使用海水須特別訂做。冷卻器冷卻管之油口兩方可自由決定出入口，油液本身流向不受限制，而水之進口一定要由下方進入，由上方出水口出水；
2、最高壓力：油側10kg/cm2,水側7kg/cm2；
3、在冷卻水可能出現凍結的季節，不工作時應將冷卻器內的水放出；
4、每六個月清洗散熱管（紫銅管內徑），冷卻器水側（限傳熱管內側）約每四個月或半年，清除水垢一次，方可保持良好冷卻效率，高粘度油液使用時請將油量與水量保持等量。以保持良好的冷卻效果；
5、水入口及油入口溫度差在80℃以上時不能裝用。食品及化學藥品不能使用。
